1.产品简介：

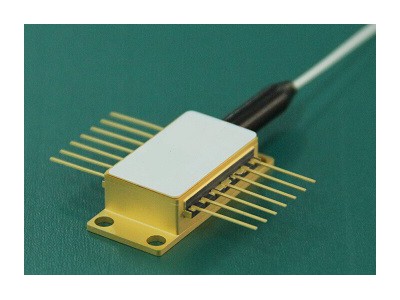

窄线宽半导体激光器采用外腔结构可以大幅度压窄激光的线宽，能够提供高稳定、低噪声、窄线宽的保偏激光输出。本系列产品可以提供覆盖DWDM波段的器件级和模块级产品。可按照需求提供定制波长（C波段和L波段内）。
2.主要特点：
线宽窄、可调谐高输出功率低相位噪声保偏输出
3.应用场景
相干光通信星间激光链路激光雷达光纤传感
4.光电特性

参数	符号	最小值	典型值	最大值	单位	备注
光谱线宽	ΔνL	1	3	——	KHz	基于Lorentz线宽模型
中心波长	λc	1530	1550.12	1565	nm	符合ITU通道
输出光功率	P_o	——	10	20	mW	@CW
边模抑制比	SMSR	55	75	——	dB	P_o ，CW
波长可调谐范围		——	±30	±50	pm	波长连续无跳模调谐范围
相对强度噪声	RIN	——	——	-150	dB/Hz	＞1kHz
		——	——	-158		＞500kHz
相位噪声	PhN	——	10	15	μ rad/rt-Hz@1m OPD	@10Hz
		——	15	20		@200Hz
光隔离度	ISO	30	——	——	dB
偏振消光比	PER	20	25	——	dB	适用于保偏，沿慢轴对准
阈值电流	I_th	——	40	50	mA
偏置电流	I_BC	——	160	220	mA
正向电压	U_o	——	1.6	2.0	V
LD反向偏压	U_R	——	——	2	V
LD正向电流	I_b	——	——	250	mA
TEC电压	U_TEC	——	——	4.0	V
TEC电流	I_TEC	——	——	1.5	A
背光PD电流	I_PD	0.05	——	1.0	mA
输出方式	保偏光纤尾纤输出
尾纤类型	PM1550保偏光纤，带900μm套管
尾纤长度	1.0m±0.1m					可定制做成其他长度
接口类型	FC/APC(默认)					可定制做成其他连接头
工作温度	T_W	-20	——	+55	℃
储存温度	T_S	-40	——	+85	℃
ESD敏感性	U_ESD	——	——	500	V

5.管脚定义：

引出端排列见图2：面向管壳顶部，使光纤输出端指向左侧，从左下角按逆时针方向排列，引出端为1、2、3、4、5、6、7、8、9、10、11、12、13、14。

管脚	接点	管脚	接点
1	热敏电阻 R	8	接管壳 GND
2	热敏电阻 R	9	接管壳 GND
3	激光器负 LD-	10	NC
4	探测器正 PD+	11	激光器正 LD+
5	探测器负 PD-	12	激光器负 LD-
6	制冷器正 TEC+	13	激光器正 LD+
7	制冷器负 TEC-	14	NC

激光器S型管脚定义引出端排列图（示意图）

管脚	接点	管脚	接点
1	制冷器正 TEC+	8	NC
2	热敏电阻 R	9	NC
3	探测器正 PD+	10	激光器正 LD+
4	探测器负 PD-	11	激光器负 LD-
5	热敏电阻 R	12	NC
6	NC	13	接管壳 GND
7	NC	14	制冷器负 TEC-

激光器N型管脚定义引出端排列图（示意图）

6.订购信息：

产品名称	产品型号(3KHz)	产品型号(5KHz)	产品型号(10KHz)	备注
窄线宽半导体激光器	A-NLLD-XX03-A01	A-NLLD-XX05-A01	A-NLLD-XX10-A01	S型管脚定义
窄线宽半导体激光器	A-NLLD-XX03-A02	A-NLLD-XX05-A02	A-NLLD-XX10-A02	N型管脚定义
备注：xx为ITU通道

价格	面议
发货	湖北武汉市预售，付款后30天内
品牌	中科际联
线宽	≤3kHz
输出光功率	10mW~20mW
无跳模谐振范围	±50pm
